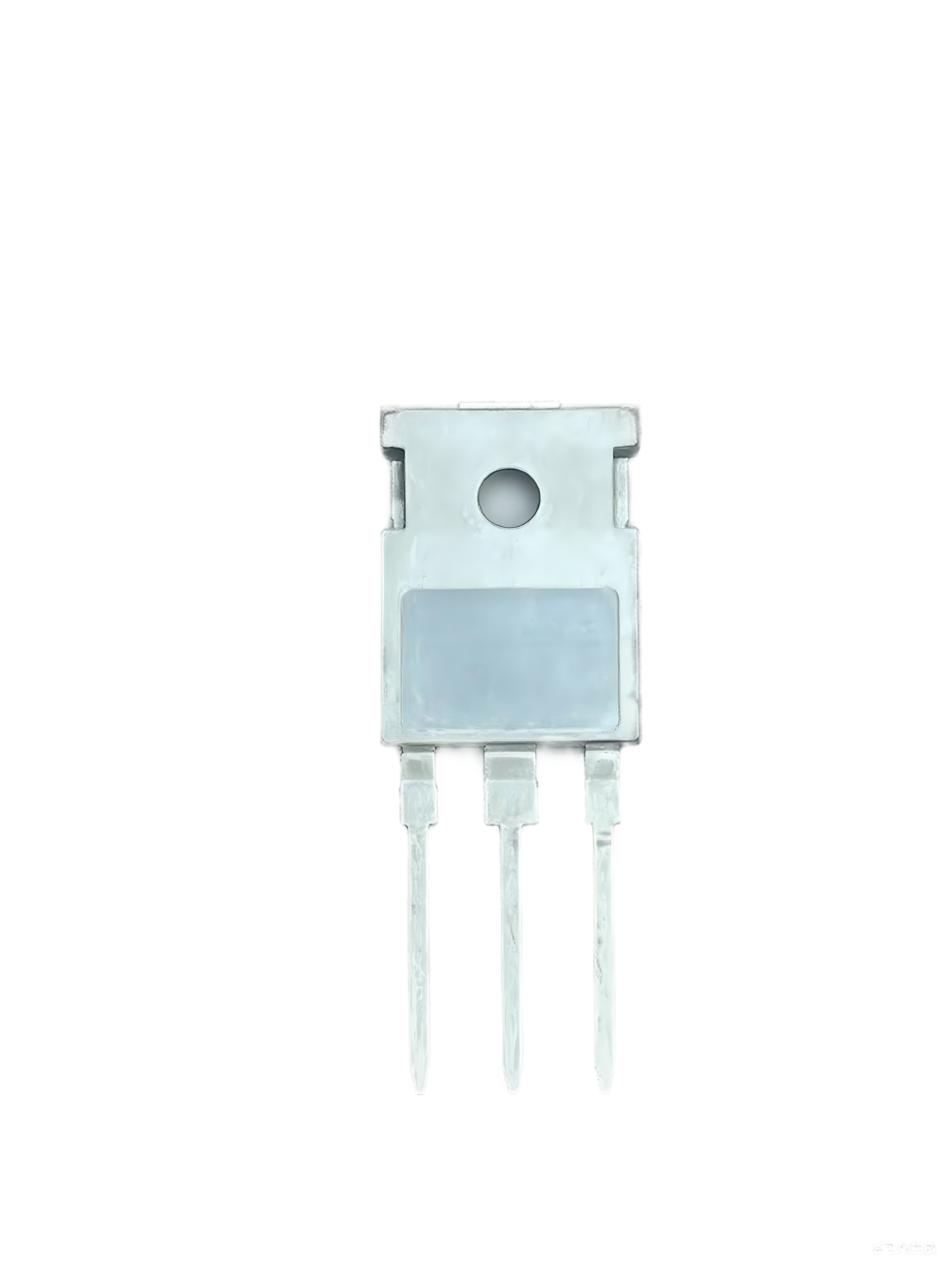

碳化硅(SiC) MOS代理品牌系列

品牌	型号	规格	在线咨询
大广	C3M0380065E	C3M0380065E，650V，11A，380mΩ，15V，TO252	微信 QQ
大广	C3M0380065F	C3M0380065F，650V，11A，380mΩ，15V，TO220F	微信 QQ
大广	C3M0380065P	C3M0380065P，650V，11A，380mΩ，15V，PDFN5*6	微信 QQ
大广	C3M0380065T	C3M0380065T，650V，11A，380mΩ，15V，TOLL	微信 QQ
大广	C3M0260065F	C3M0260065F，650V，14A，260mΩ，15V，TO252	微信 QQ
大广	C3M0260065E	C3M0260065E，650V，14A，260mΩ，15V，TO220F	微信 QQ
大广	C3M0260065P	C3M0260065P，650V，14A，260mΩ，15V，PDFN5*6	微信 QQ
大广	C3M0260065T	C3M0260065T，650V，14A，260mΩ，15V，TOLL	微信 QQ
大广	C3M0180065E	C3M0180065E，650V，20A，180mΩ，15V，TO252	微信 QQ
大广	C3M0180065F	C3M0180065F，650V，20A，180mΩ，15V，TO220F	微信 QQ
大广	C3M0180065N	C3M0180065N，650V，20A，180mΩ，15V，TO263-3	微信 QQ
大广	C3M0180065PF	C3M0180065PF，650V，22A，180mΩ，15V，TO3PF-3	微信 QQ
大广	C3M0180065T	C3M0180065T，650V，22A，180mΩ，15V，TOLL	微信 QQ
大广	C3M0180065A	C3M0180065A，650V，20A，180mΩ，15V，TO220	微信 QQ
大广	C3M0060065D	C3M0060065D，650V，39A，60mΩ，15V，TO247-3	微信 QQ
大广	C3M0060065K	C3M0060065K，650V，39A，60mΩ，15V，TO247-4	微信 QQ
大广	C3M0060065T	C3M0060065T，650V，39A，60mΩ，15V，TOLL	微信 QQ
大广	C2M0013120D	C2M0013120D，1200V，157A，13mΩ，18V，TO247-3	微信 QQ
大广	C2M0013120K	C2M0013120K，1200V，165A，13mΩ，18V，TO247-4	微信 QQ
大广	C2M0040120D	C2M0040120D，1200V，60A，40mΩ，18V，TO247-3	微信 QQ
大广	C2M0040120K	C2M0040120K，1200V，60A，40mΩ，18V，TO247-4	微信 QQ
大广	C2M0045170D	C2M0045170D，1700V，72A，45mΩ，20V，TO247-3	微信 QQ
大广	C2M0045170P	C2M0045170P，1700V，72A，45mΩ，20V，TO247-4	微信 QQ
大广	C2M1000330D	C2M1000330D，3300V，8A，900mΩ，20V，TO247-3	微信 QQ
大广	C2M1000330PF	C2M1000330PF，3300V，8A，900mΩ，20V，TO3PF-3	微信 QQ
大广	GD3N150PF	GD3N150PF，1500V，3A，1000mΩ，18V，TO3PF-3	微信 QQ

碳化硅（SiC）金属-氧化物-半导体场效应晶体管（MOSFET）作为第三代半导体器件的代表，凭借其独特的材料特性与性能优势，正逐步重塑功率电子领域的格局。本文将从结构原理、核心优势、技术挑战及未来趋势四方面展开详述。
结构与工作原理的革新
碳化硅MOSFET采用金属-氧化物-半导体结构，其核心由栅极、源极、漏极及碳化硅通道构成。区别于传统硅基器件，碳化硅MOSFET通过平面结构或沟槽结构设计实现导通控制。平面结构工艺简单、可靠性高，但存在JFET效应限制导通效率；沟槽结构通过垂直沟道设计消除JFET效应，显著降低导通电阻，但需解决沟槽底部电场集中问题。例如，罗姆采用双沟槽结构缓解电场应力，英飞凌则通过非对称沟槽设计优化通道迁移率与栅氧可靠性。当栅极施加正向电压时，电场调控通道载流子浓度，形成源漏导电路径，实现高频开关与低损耗特性。
性能优势的多维突破
碳化硅的材料特性赋予其三大核心优势：其一，宽禁带（3.26eV）与高击穿场强（3MV/cm）使器件耐高压、耐高温，可在200°C以上稳定工作，无需复杂冷却系统；其二，高热导率（4.9W/cm·K）与高电子饱和速度（2×10⁷cm/s）实现低导通电阻与纳秒级开关速度，开关损耗仅为硅基器件的1/5~1/10；其三，高频特性支持MHz级开关频率，配合磁性元件小型化，显著提升功率密度。在电动汽车领域，碳化硅MOSFET可提升电机控制器效率5%~10%，延长续航30~50公里；在光伏逆变器中，转换效率可达99%，25年生命周期多发电数万度。
技术挑战与应对路径
尽管优势显著，碳化硅MOSFET仍面临多重技术瓶颈。制造端，碳化硅单晶生长需2000°C以上高温，易产生微管缺陷；外延层易引入基平面位错，导致漏电增加；栅氧化层界面态密度高，影响沟道迁移率与可靠性。封装散热方面，高功率密度需采用银烧结、微通道液冷等技术降低热阻。此外，短路耐受时间短、体二极管退化等问题需通过结构优化与驱动电路设计改善。目前，行业正通过双沟槽结构、非对称沟槽设计、栅氧可靠性提升等方案逐步突破瓶颈。
未来趋势与产业化前景
随着技术成熟与成本下降，碳化硅MOSFET正从高端领域向民用场景渗透。在新能源汽车领域，中高端车型率先采用碳化硅器件以提升续航与充电速度；在可再生能源领域，光伏逆变器、风电系统通过碳化硅实现高效率转换。国产化进程加速，斯达半导、中车时代等企业布局碳化硅产品线，推动供应链本土化。据预测，2024年碳化硅在功率器件渗透率将达9%，长期看硅基与碳化硅器件将共存发展。未来，通过材料创新、工艺优化与成本管控，碳化硅MOSFET有望成为能源转型与“双碳”目标的关键支撑技术，引领功率电子领域迈向更高效、更可靠的新纪元。
