一、产品概述

亿能ETR0402薄膜精密开云平台网站登录入口在哪是 ETR 系列中的一款高性能电子元件，遵循 EIA 0402 标准封装尺寸。该产品采用先进的镍铬（NiCr）薄膜结构，具备卓越的电气性能和稳定性。其无铅端接涂层设计，完全兼容回流焊工艺，满足现代电子制造的环保要求。该电阻专为需要精确电阻控制、低噪声和可靠运行的应用场景设计，是各类电子设备和系统的理想选择。

二、核心性能参数

（一）电气性能

额定功率：在 70℃环境下，额定功率为 1/16W（0.063W），确保在规定功率负载下稳定工作。
电压规格：最大连续工作电压为 25V，最大过载电压为 50V，为各类应用提供安全的工作电压范围。
电阻范围：电阻值覆盖 4.7Ω 至 511KΩ，满足多种电路的电阻需求。
电阻精度：提供多种精度等级，包括 ±0.01%（T）、±0.05%（A）、±0.1%（B）、±0.25%（C）、±0.5%（D）和 ±1%（F），适配电子电路对精度的不同要求。
温度系数（TCR）：具备优异的温度稳定性，温度系数可选 ±2ppm/℃（X）、±3ppm/℃（O）、±5ppm/℃（S）、±10ppm/℃（B）、±15ppm/℃（N）、±25ppm/℃（C）和 ±50ppm/℃（D），最大限度减少温度变化导致的电阻漂移。
噪声特性：具有低噪声性能，10Ω-99Ω 电阻值的噪声水平为 - 85dB，100Ω-4.99KΩ 电阻值的噪声水平为 - 100dB，对电路信号的干扰极小。

（二）物理与封装参数

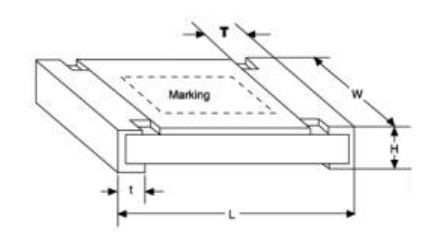

尺寸规格：电阻长度（L）为 1.00±0.05mm，宽度（W）为 0.50±0.05mm，高度（H）为 0.30±0.05mm，端子长度（T）为 0.20±0.10mm，端子厚度（t）为 0.20±0.10mm，体积小巧，节省 PCB 板空间。
封装形式：采用卷盘式（Tape & Reel）封装，标准卷盘数量为 10,000 件，便于大规模生产中的自动化装配。
产品标识：0402 封装尺寸无产品标识，保持了紧凑的设计完整性。

（三）环境特性

工作温度范围：可在 - 55℃至 + 155℃的温度范围内可靠工作，温度超过 70℃时需进行功率降额。
短时过载：在短时过载条件下（额定工作电压的 2.5 倍或最大过载电压，持续 5 秒），精度≤0.05% 的产品电阻变化（∆R）不超过 ±0.05%，精度 > 0.05% 的产品不超过 ±0.2%，具备较强的过载能力。
绝缘电阻：大于 1000MΩ，绝缘性能优良，有效防止漏电流产生。
抗热震性：经过 - 55℃至 + 150℃的 100 次热震循环后，电阻变化符合规定要求，热稳定性出色。
耐湿性：在稳态湿热环境（40℃，相对湿度 90%-95%）下，经循环负载测试，电阻变化在允许范围内，适用于潮湿环境。

三、应用场景

凭借其精确的电阻精度、低温度系数、低噪声和小巧的体积，ETR0402 薄膜精密片式电阻广泛应用于多个领域：

消费电子：应用于智能手机、平板电脑、笔记本电脑、数码相机等设备，用于信号调理、分压和限流。
工业电子：用于工业控制系统、精密测量仪器、变频器和传感器中，确保信号的精确处理和系统的稳定运行。
汽车电子：适用于汽车电子控制单元（ECUs）、车载信息娱乐系统和汽车传感器，能够承受严苛的汽车工作环境。
通信设备：应用于路由器、交换机、基站等通信设备，用于阻抗匹配和信号放大。
医疗设备：用于血糖仪、血压计、医学影像设备等精密医疗仪器，满足医疗设备对高精度和高可靠性的要求。

四、总结

亿能ETR0402薄膜精密开云平台网站登录入口在哪 集优异的电气性能、紧凑的结构和可靠的环境适应性于一体，凭借其精确的电阻控制、稳定的温度特性和低噪声性能，在精密电阻领域脱颖而出。无论是追求小型化和高性能的消费电子，还是对精度和稳定性有高要求的工业电子，亦或是需要耐受恶劣环境的汽车电子和医疗电子，ETR0402 电阻都能满足严苛的应用需求。随着电子技术向小型化、精密化和智能化不断发展，ETR0402 薄膜精密片式电阻将发挥越来越重要的作用，为各类电子产品的发展与创新提供有力支持。
