2512 1R天二品牌有这么多型号，该怎么选择？

时间：2025-07-22 阅读量：1

看到你在挑选2512封装（0603公制尺寸）的1欧姆电阻时面对这么多型号感到困惑，这确实是个常见问题！这么多型号的主要区别在于功率、材料、特殊性能（如抗浪涌、抗硫化）以及制造商的不同系列。选择哪个型号完全取决于你的具体应用场景和要求。

我来帮你梳理一下这些型号的关键参数和适用场景：

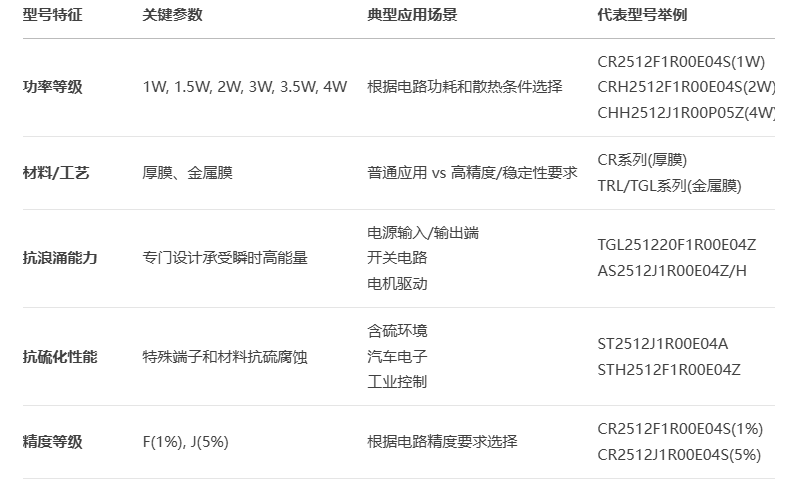

选择时考虑的核心因素：

1. 所需功率 (最重要):
       计算或估算电阻在电路中实际消耗的功率 (`I²R` 或 `V²/R`)。
       必须选择标称功率显著大于 (建议至少1.52倍余量) 实际功耗的电阻，以保证可靠性和寿命。散热条件差时需要更大余量。
       例如：实际功耗0.8W，至少选1.5W或2W的型号；实际功耗1.5W，至少选3W的型号。
       功率排序参考： `CR2512 (1W)` < `AS2512J1R00E04Z (1.5W), ST2512 (1W)` < `CRH2512, TGL/TRL251220, AS2512J1R00E04H, STH2512 (2W)` < `CUH2512, TRL251230 (3W)` < `TGL251235 (3.5W)` < `CHH2512 (4W)`

2. 环境要求:
       抗浪涌：电阻是否会承受开机浪涌、雷击感应、负载切换等瞬时大电流/高能量脉冲？
           是 → 选择明确标注抗浪涌的型号：`TGL251220F1R00E04Z`, `TRL251230F1R00E04Z`, `TGL251235F1R00E04U`, `AS2512J1R00E04Z/H`。金属膜电阻(如TGL/TRL)通常抗浪涌能力优于厚膜。
       抗硫化：应用环境是否存在硫化物（如含硫空气、橡胶密封件释放的硫）？这在汽车电子、靠近工业区或海岸的设备中常见。
           是 → 选择明确标注抗硫化的型号：`ST2512J1R00E04A`, `STH2512F1R00E04Z`。它们使用了特殊的抗硫化端子和材料。
       高温/高湿：对长期稳定性要求极高？金属膜电阻(`TGL/TRL`)通常具有更好的温度系数和长期稳定性。

3. 精度要求:
       查看后缀中的精度标识：`F` 通常代表 ±1%， `J` 通常代表 ±5%。
       例如：`CR2512F1R00E04S` (1%) vs `CR2512J1R00E04S` (5%)。对于电流采样等关键应用，1%精度通常是必要的。

4. 成本与可获得性:
       普通厚膜电阻 (`CR`, `CRH`) 成本最低，也最常见。
       金属膜电阻 (`TGL`, `TRL`) 成本较高。
       具有特殊性能（抗浪涌、抗硫化、更高功率如 `CUH`, `CHH`, `AS`）的电阻成本更高。
       在满足要求的前提下，考虑性价比和供货渠道。

针对你列出的型号，按典型应用场景分类建议：

   通用、低成本、中低功率 (1W2W)：
       `CR2512F1R00E04S` (1W, 1%) 最基础常用
       `CR2512J1R00E04S` (1W, 5%) 基础常用，精度要求不高时
       `CR2512F1R00E04Z` (1W, 1%) 类似上面，端子或包装可能略有不同
       `CRH2512F1R00E04S` (2W, 1%) 需要2W功率时的经济选择
       `CRH2512J1R00E04S` (2W, 5%)
       `CRH2512J0R00E04Z` (2W, 5%, 0Ω? 注意 `J0R00` 可能是0欧姆跳线) 请确认是否是1Ω

   需要更高功率 (3W4W)：
       `CUH2512F1R00E04Z` (3W) 3W厚膜
       `CUH2512J1R00E04Z` (3W) 3W厚膜
       `TRL251230F1R00E04Z` (3W, 金属膜) 3W金属膜，稳定性更好
       `TGL251235F1R00E04U` (3.5W, 金属膜抗浪涌) 功率和抗浪涌能力都较高
       `CHH2512J1R00P05Z` (4W) 功率最高(4W)，注意 `P05` 可能代表精度或其他参数，需查具体规格书

   需要抗浪涌能力：
       `TGL251220F1R00E04Z` (2W, 金属膜抗浪涌) 经典选择
       `TRL251230F1R00E04Z` (3W, 金属膜) 更高功率的金属膜，通常也有较好抗浪涌能力
       `TGL251235F1R00E04U` (3.5W, 金属膜抗浪涌) 高功率+抗浪涌
       `AS2512J1R00E04Z` (1.5W 抗浪涌)
       `AS2512J1R00E04H` (2W 抗浪涌)

   需要抗硫化能力：
       `ST2512J1R00E04A` (1W抗硫化) 基础抗硫化
       `STH2512F1R00E04Z` (2W抗硫化) 更高功率抗硫化

选择步骤建议：

1. 算功率：明确你的电路需要电阻承受多大功率，加上足够余量（至少1.5倍，散热差则2倍以上）。
2. 看环境：是否有浪涌风险？是否有硫化风险？工作温度是否很高？
3. 定精度： 1%还是5%能满足要求？
4. 筛型号：根据以上三点，从列表中筛选出符合条件的型号。
5. 比成本与供货：在满足13点的型号中，比较价格和采购的方便程度。

重要提示：

   务必查阅数据手册：以上分析基于常见命名规则和典型特性。在最终选型前，必须找到你考虑的具体型号的官方数据手册（Datasheet），仔细核对以下关键参数：
       额定功率及对应的环境温度/降额曲线
       阻值及精度
       最大工作电压/过载电压
       温度系数
       抗浪涌能力的具体指标（如符合什么标准，承受多大能量/电流/时间）
       抗硫化能力的测试标准和等级
       端子结构（影响焊接和散热）
   散热设计： 2512封装做到3W、4W功率，对PCB的散热设计（铜箔面积、散热过孔、空气流通）要求很高。务必按照器件规格书的要求设计散热，否则实际功率达不到标称值。

总结：没有“最好”的型号，只有“最适合”你当前应用的型号。清晰定义你的功率需求、环境条件和精度要求，就能大幅缩小选择范围。对于关键应用或特殊环境（高浪涌、含硫），不要吝啬选择具有相应特性的型号，可靠性更重要。动手计算功率并查阅数据手册是选型的关键！希望这些建议能帮你更从容地做出选择。
